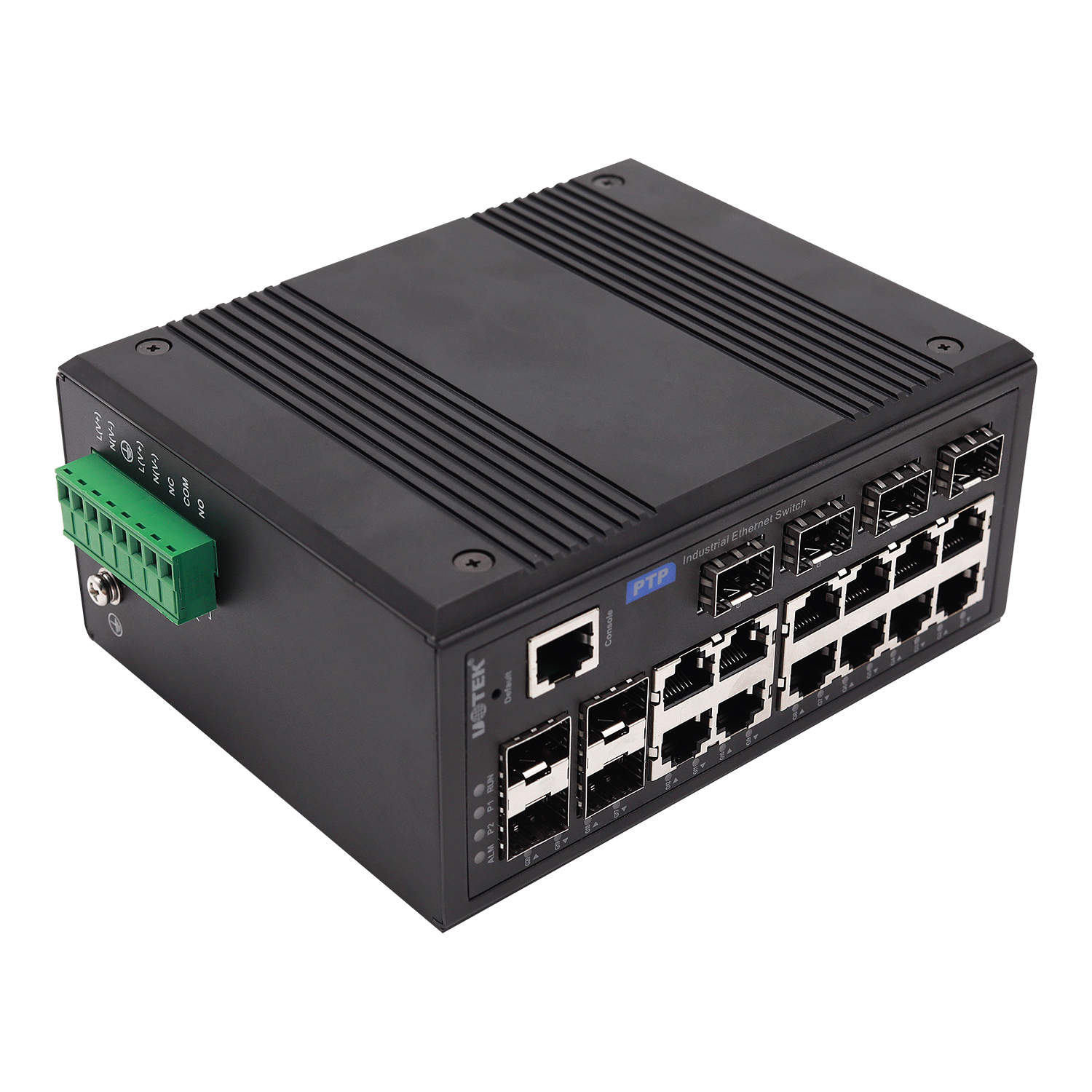

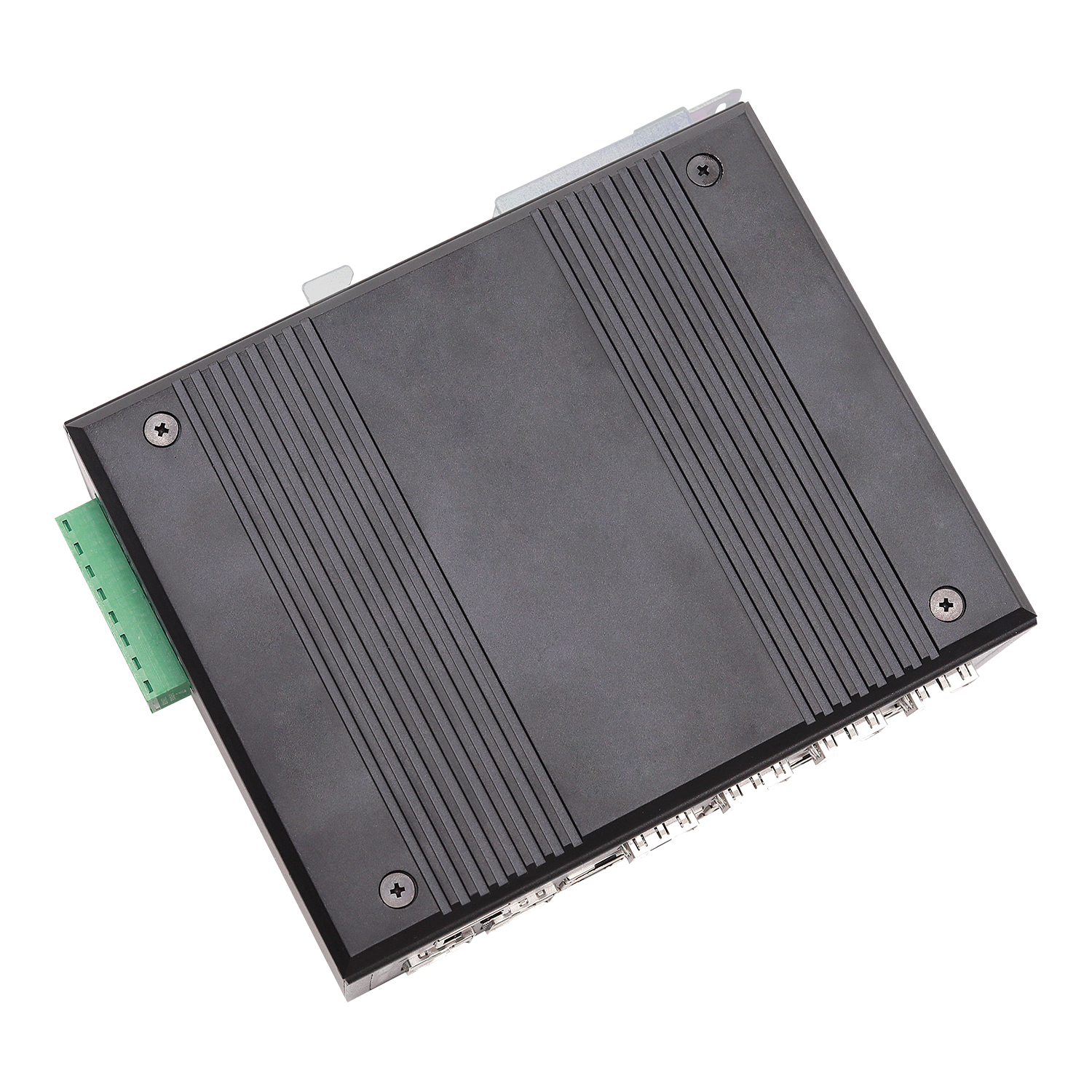

產品名稱：20口全千兆PTP交換機
產品型號：UT-PTP6220G
工作溫度：-40℃～75℃
防護等級：IP40
安裝方式：導軌式安裝
一、產品概述：
UT-PTP6220G系列是款全千兆的高性能PTP工業以太網交換機，提供高精度時鐘同步，最大支持12路千兆電口和8路SFP插槽。支持一路console口，提供CLI管理；支持基本以太網二層協議，保證通信網絡的穩定性；該交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40℃~75℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
二、功能特性：
支持最多12路千兆以太網接口和8路SFP接口
支持光口100/1000M
支持IEEE1588(PTP)、IEEE802.1AS(gPTP)協議，提供亞微秒級同步精度，滿足高精度時間同步要求
支持SNMPv1/v2c/v3用于不同級別的網絡管理
支持IGMP/MLD Snooping過濾多播封包
支持IEEE 802.1Q VLAN便于簡易網絡規劃
支持QoS實現實時流量分類和優先級
支持LLDP可實現自動拓撲發現，便于可視化管理
支持鏈路聚合，優化網絡帶寬
支持快速環網MEP、ERPS、STP/RTSP/MSTP等環網冗余協議，提高網絡可靠性
支持RMON提升網絡監控機預測能力
支持端口隔離及ACL，增強網絡管理的靈活度及安全性
支持端口鏡像功能，便于在線調試
支持DHCP Server/Clinet，便于IP管理
支持廣播/組播/未知單播風暴抑制，確保網絡穩定性
支持上傳/下載配置文件
支持DDM數字診斷檢測
支持Telnet，SSH配置、HTTPS配置可提高設備管理安全性，保證數據的訪問安全
支持系統日志管理
支持環路保護功能，防止網絡風暴
支持寬溫工作，工作溫度范圍為：-40℃~75℃
三、規格參數：
協議標準
標準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、
IEEE 802.3ab、IEEE802.1Q、IEEE802.1p 、IEEE802.1D、
IEEE 802.1x、IEEE802.1W、IEEE 802.3ad、IEEE 802.1AS、
IEEE1588
協議： ARP、ICMP、TCP、HTTP、HTTPS、SSH、Telnet、
LLDP、IGMP Snooping、MLD Snooping、RMON、STP/
RSTP、SNMPv1/v2c/v3、ERPS、LLDP、LACP、DHCP、
syslog、PTP、gPTP
流控：IEEE802.3x 流控、背壓式流控
接口
光纖接口：100Base-FX/1000Base-X端口（SFP插槽）
RJ45接口：10/100/1000Base-T端口，MDI/MDI-X自適應
LED指示燈：
電源指示燈、告警指示燈、光口指示燈、RJ45指示燈、
運行指示燈
傳輸距離
超五類雙絞線：100m
光纖模塊
單模：1310nm 20/40Km
1550nm 60/80/100/120Km
多模：1310nm 2Km
交換性能
轉發速率：1488095pps
傳輸模式：存儲轉發
MAC地址空間：8K
緩存空間：4Mb
背板帶寬：40G
最大幀長：9.6KB
電源需求
輸入電壓：12/24/48VDC(10.8~52.8VDC)
功耗
最大輸入功耗 625mA@24Vmax(產品的詳細功耗請見產品標貼)
機械特性
外殼：IP40防護等級
安裝方式：導軌式安裝
重量：不大于1300g
尺寸（W x H x D）：170mmx120mmx40mm
包裝尺寸
250mmx205mmx108mm
工作環境
工作溫度：-40℃ ~75℃
存儲溫度：-40℃ ~85℃
相對濕度：5~95%（無凝露）
行業標準
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)

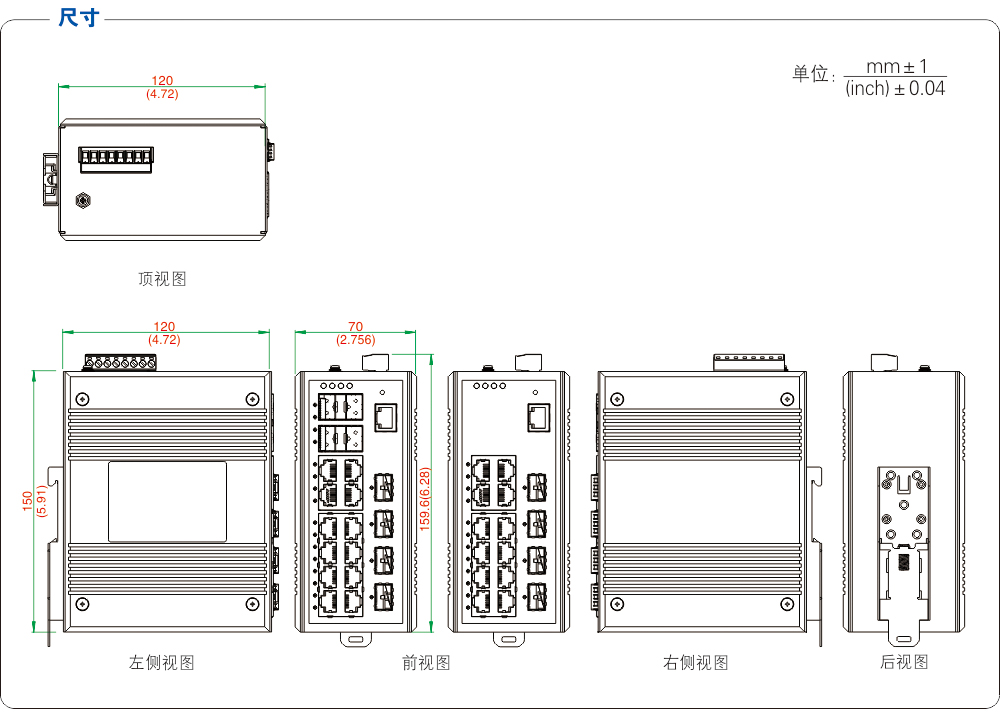

四、產品尺寸：

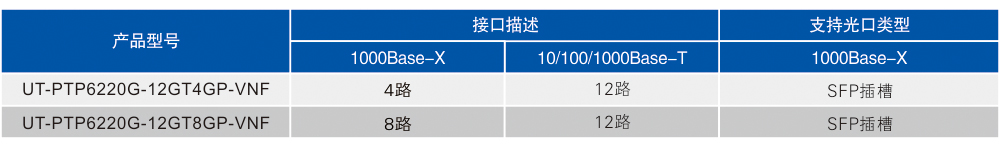

五、訂購信息：
