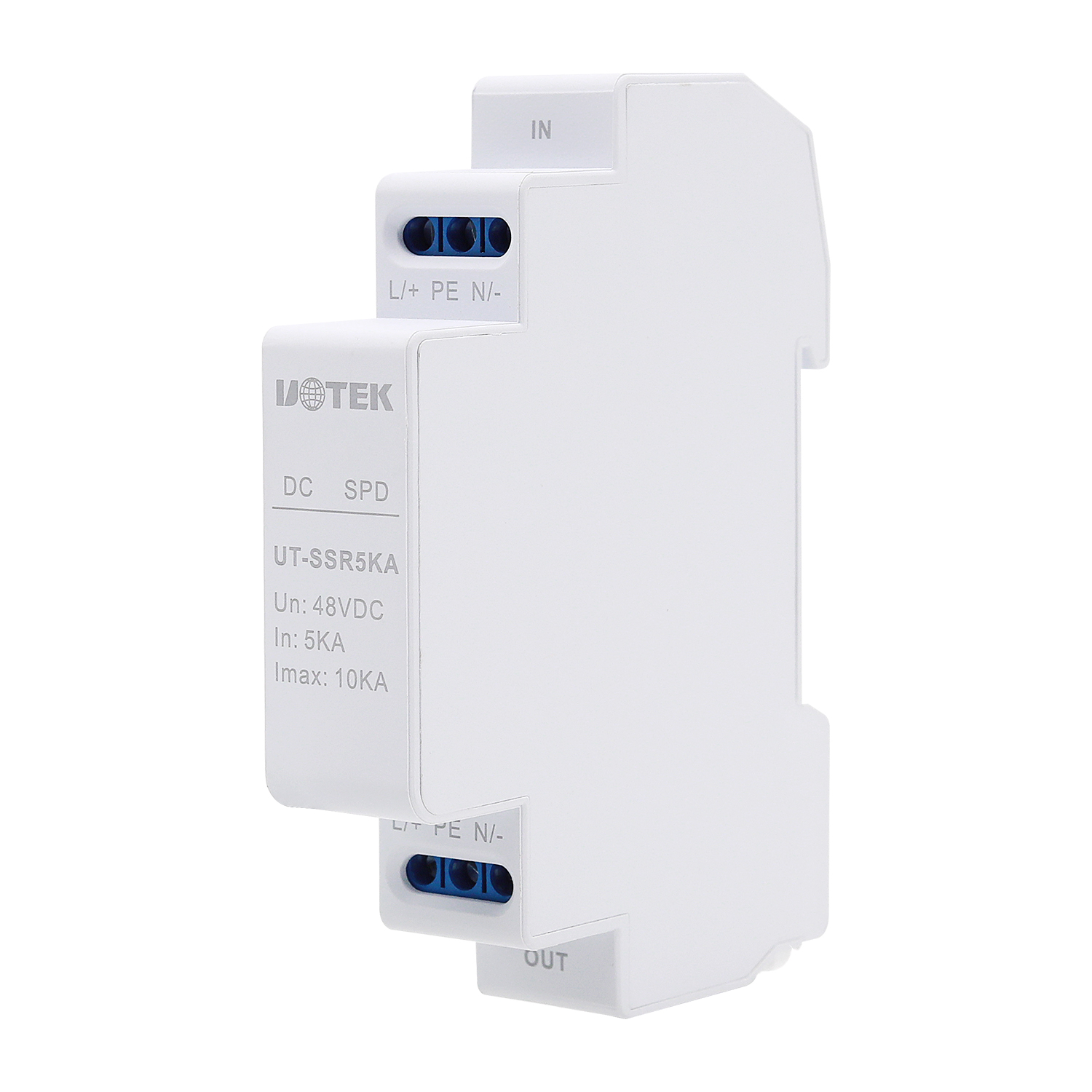

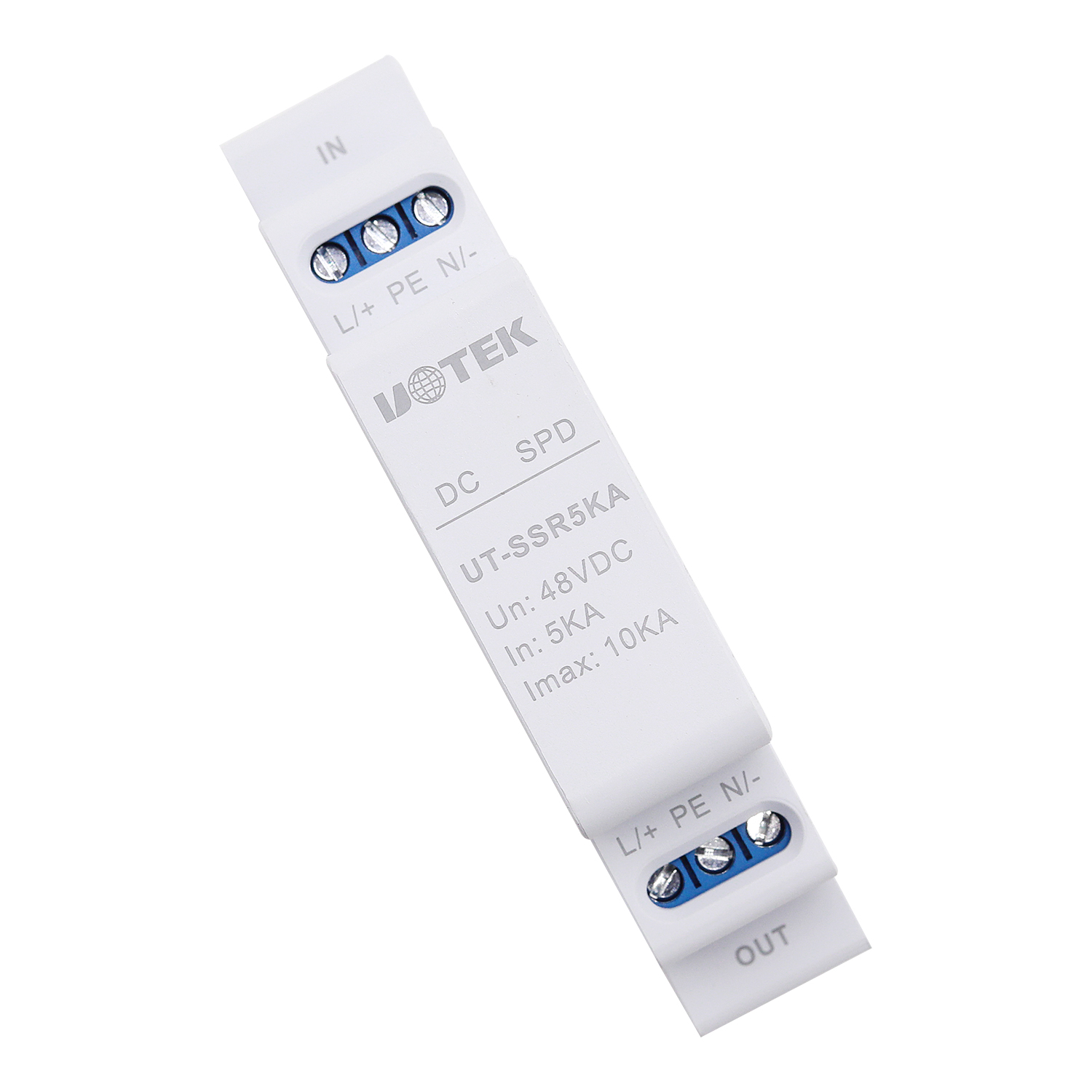

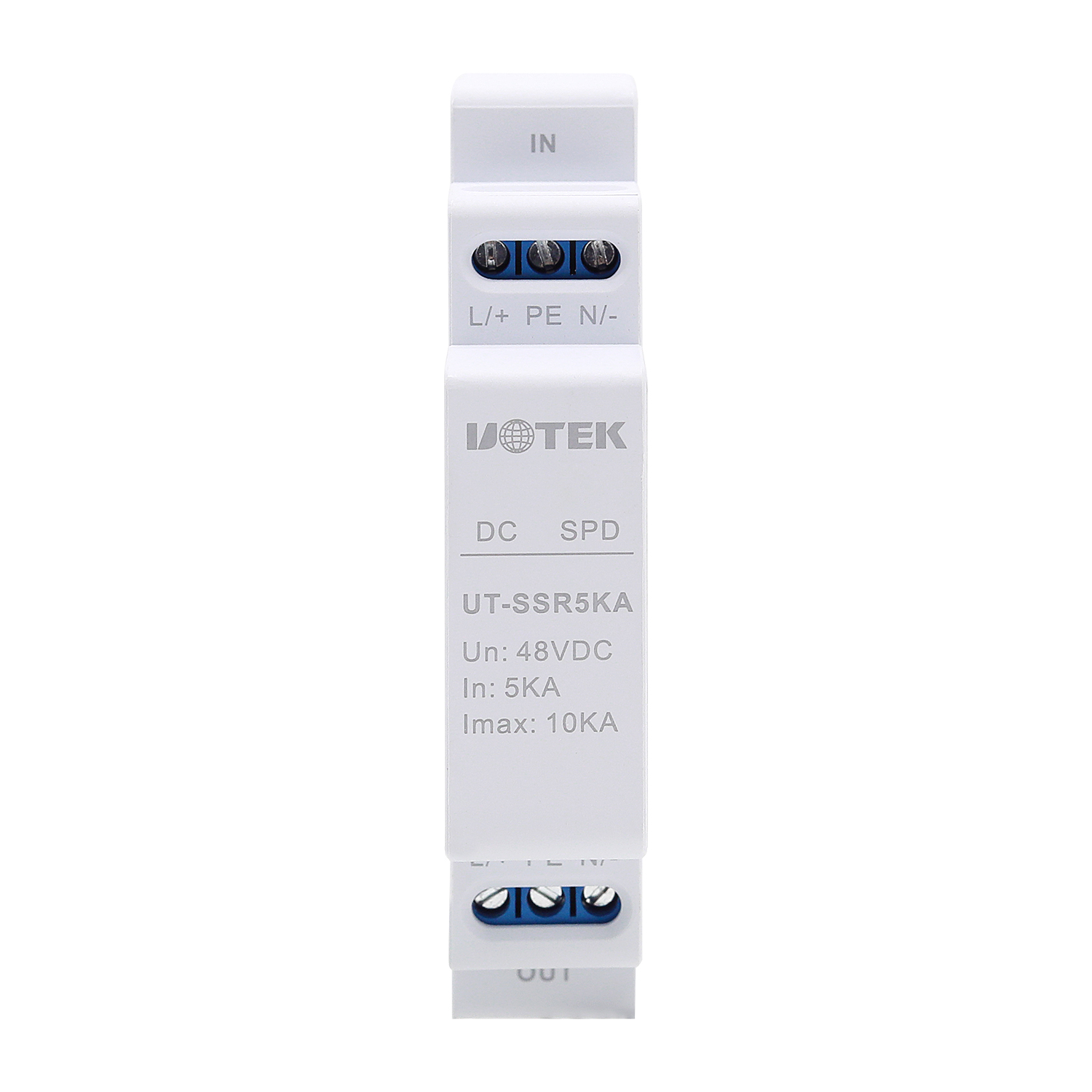

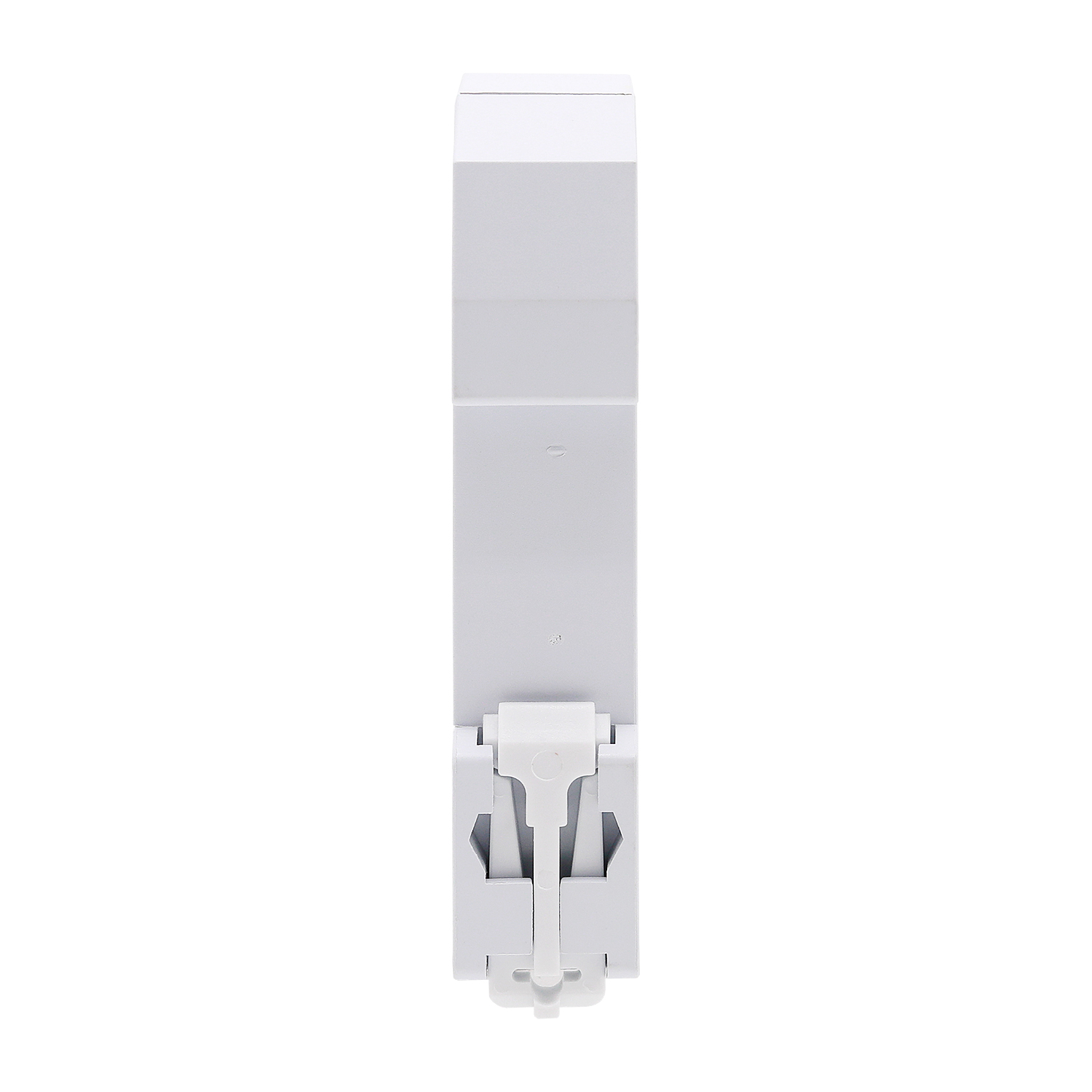

產品名稱：直流電源防雷器（DC SPD）
產品型號： UT-SSR5KA-DC60P30
符合標準：IEC 61643-11《低壓配電系統的浪涌保護裝置》國際標準、GB/T 18802.1《低壓配電系統的電涌保護器》、GB 50689《通信局（站）防雷與接地工程設計規范》等國家標準
產品類型：限壓型（MOV）或復合型（MOV+GDT）
一、產品概述
直流電源防雷器是一種安裝在直流供電系統中的浪涌保護設備（Surge Protective Device, SPD），其核心功能是通過限制瞬態過電壓和分流浪涌電流，保護直流用電設備（如通信基站、光伏系統、軌道交通設備等）免受雷電、操作過電壓等瞬態過電壓的損害。
二、技術參數
| 項目 | 參數 | |
| 型號 | UT-SSR3KA-DC60P30 | UT-SSR5KA-DC60P30 |
| 額定電壓 (Un) | 48V DC | 48V DC |
| 最大持續工作電壓 (Uc) | 60V DC | 60V DC |
| 標稱放電電流 (In) | 3kA (8/20μs波形) | 5kA (8/20μs波形) |
| 最大放電電流 (Imax) | 5kA (8/20μs波形) | 10kA (8/20μs波形) |
| 電壓保護水平 (Up) | In=10kA（8/20μs）時，Up≤1.5kV | |
| 響應時間 (Ta) | ≤25ns | |
| 保護模式 | 正極-地（+PE）、負極-地（-PE）、正極-負極（+-） | |
| 漏電流 | <1μA（靜態） | |
| 絕緣電阻 | >100MΩ | |
| 外殼材料 | 阻燃PC/金屬外殼（IP20/IP65可選） | |
三、規格尺寸
四、環境條件
| 項目 | 參數 |
| 工作溫度 | 額定工作溫度為 - 40℃~+85℃ |
| 存儲溫度 | -40℃~+85℃（無電源狀態下） 注意：存儲時需保持包裝完好，防止灰塵、水汽侵入 |
| 相對濕度 | 非冷凝狀態下≤95% RH（25℃時） |
| 海拔高度 | 海拔≤2000m，超過此高度需降額使用（每升高 1000m，額定電壓降額 3%~5%） |
| 抗振動 | 振動頻率范圍：10Hz~55Hz |
| 掃頻速度 | 不超過 1oct/min（倍頻程每分鐘） |
| 位移幅值 | 0.075mm（對應頻率范圍 10Hz - 55Hz） |
| 防護等級 | 滿足IP20（室內）/ IP65（戶外）防護等級 |
