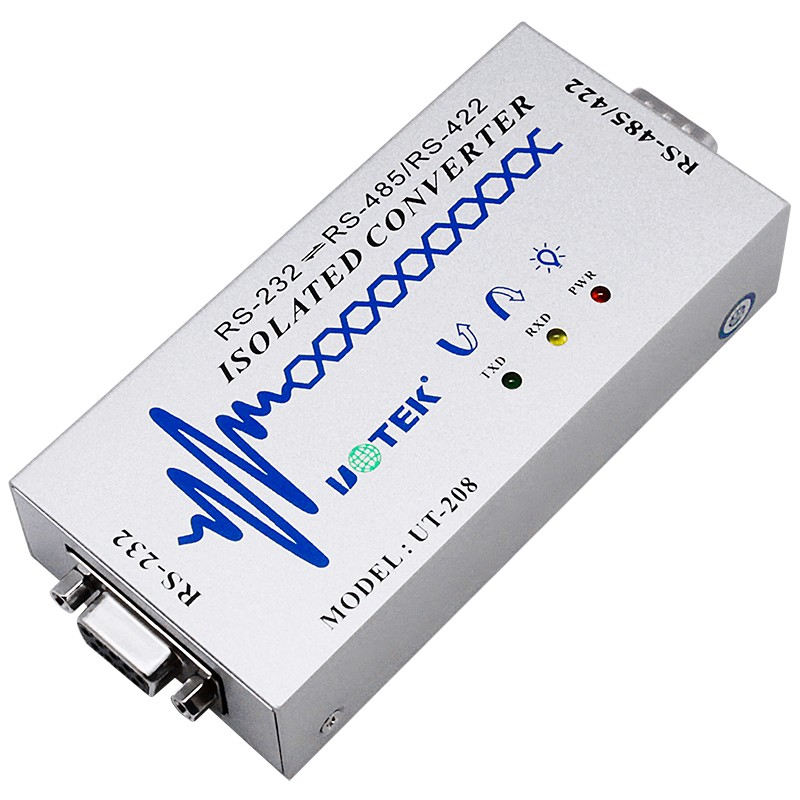

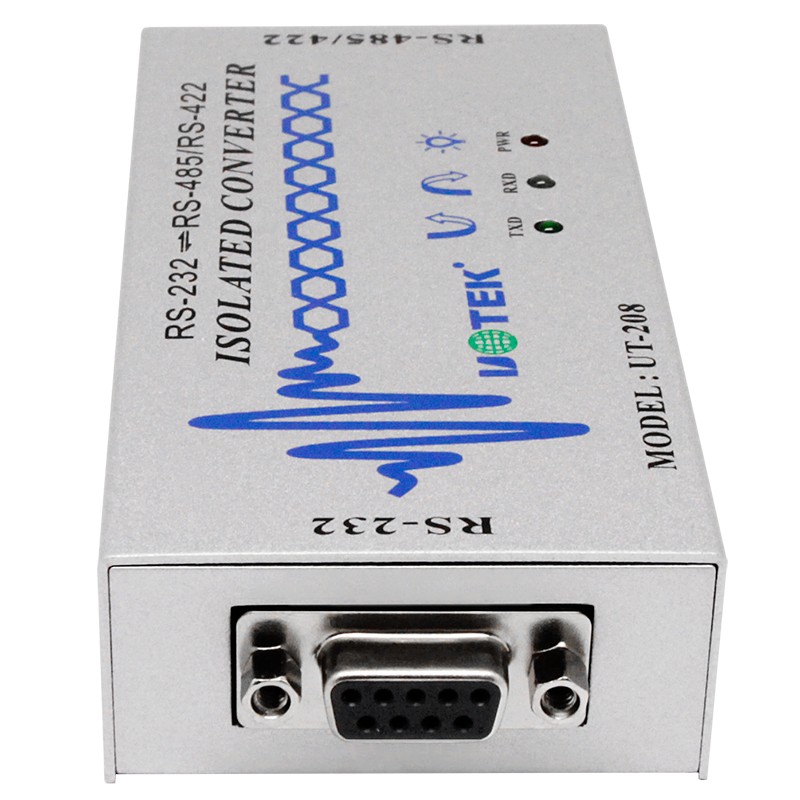

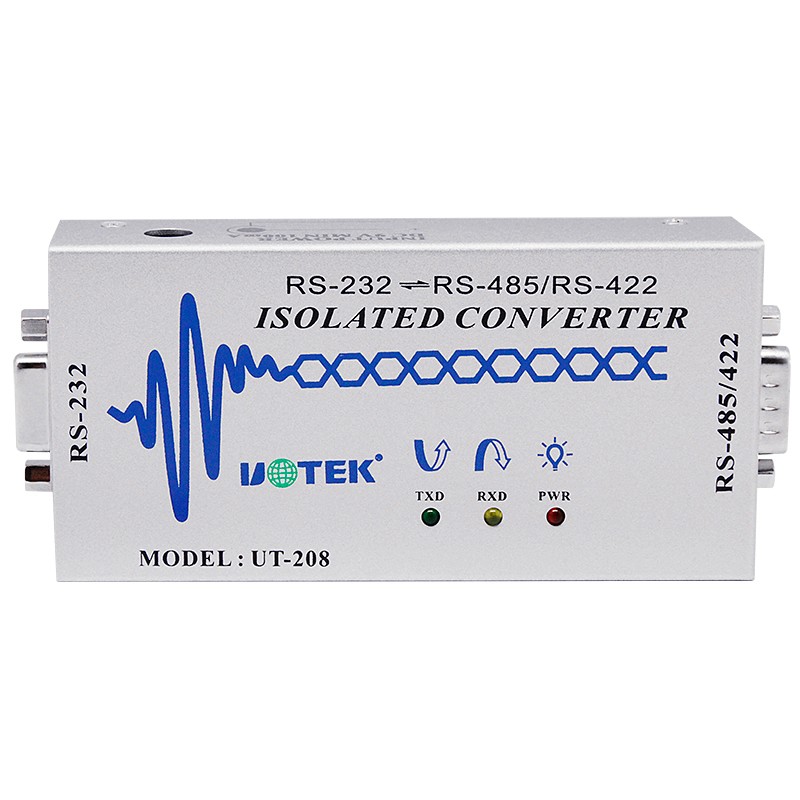

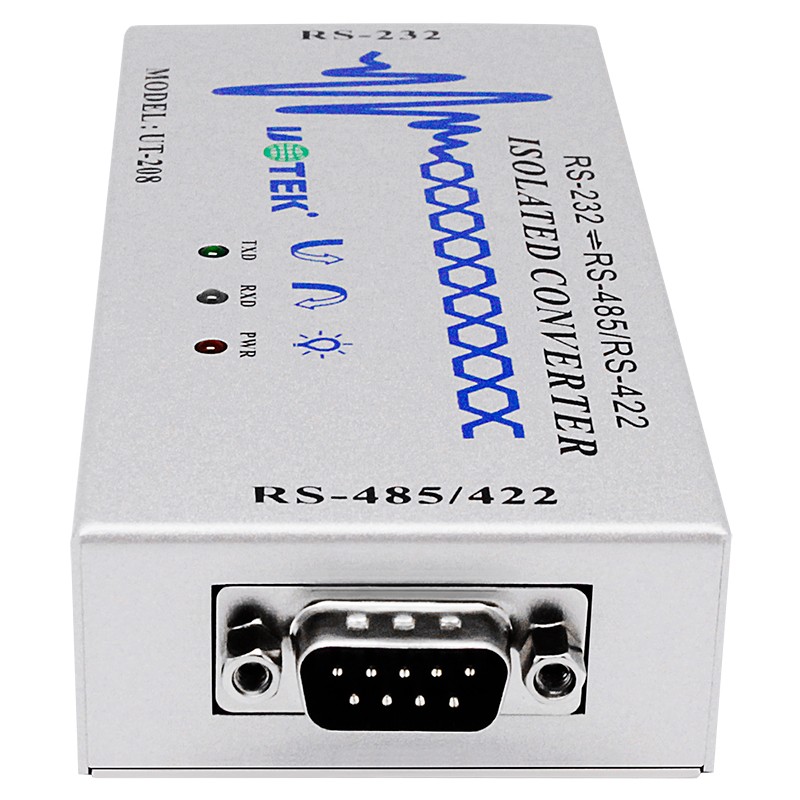

產品名稱：工業級高性能RS-232轉RS-485/422光電隔離轉換器
規格型號：UT-208
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 標準
保護等級:RS-232 接口+/-15KV ESD 保護，RS-422、RS-485 接口每線 600W 的浪涌保護
隔離度:隔離電壓 2500Vms 500DC 連續專用 DC/DC 模塊
工作方式:異步半雙工或異步全雙工
產品概述：
UT-208光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率,以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
UT-208光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。
產品特性：
● 兼容RS-232、RS-485、RS-422 TIA/EIA標準
● 自動發送/接收數據，無需外部的流量控制信號(RTS)，真正的三線(TXD.RXD.GND)制通信
● 通信速率：300bps-115.2Kbps
● 能夠連接128個RS-485或RS-422接口設備
● 通訊距離：5000米（9600BPS）
● 電源及數據流量指示燈，可檢測故障點
● 工作方式：異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置
● 光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣），專用DC/DC模塊，RS-485/422提供每線600W的防雷、浪 涌、±15KV ESD保護及防止共地干擾
● 電氣接口：DB9孔型到DB9針型連接器
● 傳輸介質：雙絞線或屏蔽線
● 外形尺寸：113mm×55mm×25mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
● 適用于一切所使用的通訊軟件，即插即用
● 支持所有操作系統
訂購信息：
| 型號 | UT-208 | UT-206 | |
| 信號/接口 | RS-232 | 母頭 | |
| RS-485 | DB9公頭 | ||
| RS-422 | DB9公頭 | ||
| 接口保護等級 | RS-232 | ±15KV ESD | |
| RS-485/422 | ±15KV ESD/600W浪涌 | ||
| 通訊速率 | 300bps-115.2kbps | ||
| 使用環境 | 溫度 | -40/85℃ | |
| 濕度 | 5-95% | ||
| 電源 | 有源 | 9-24VDC | |
備注：以上產品配件為電源串口線接線端子。
產品尺寸：

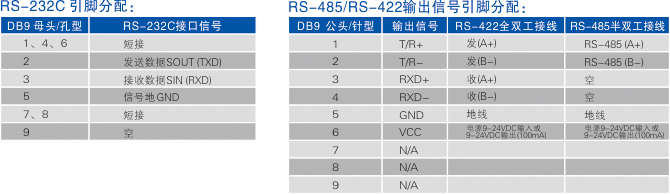

連接器和信號 ：
應用領域示意圖：
