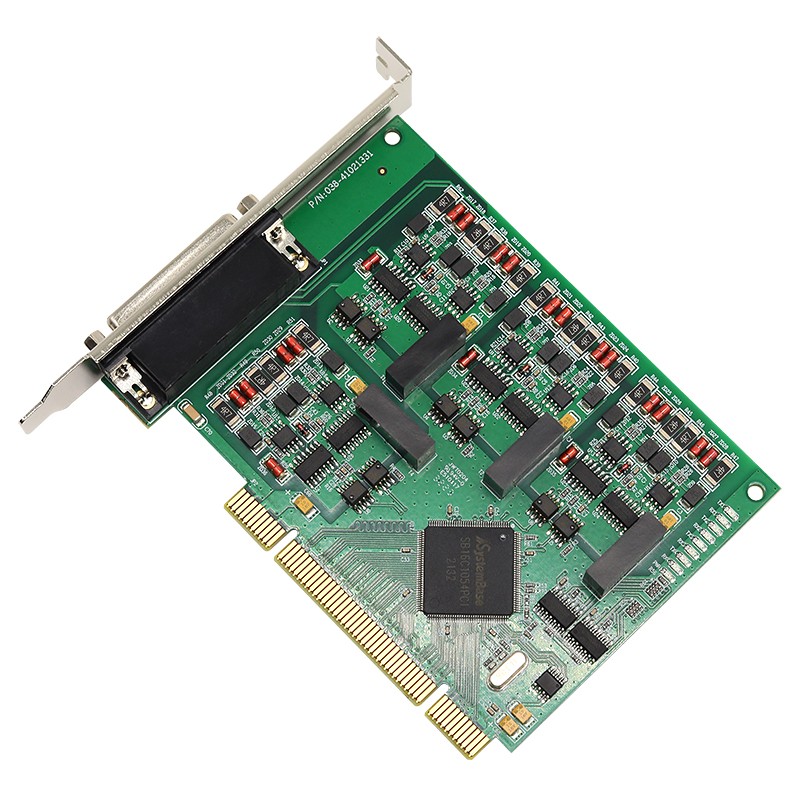

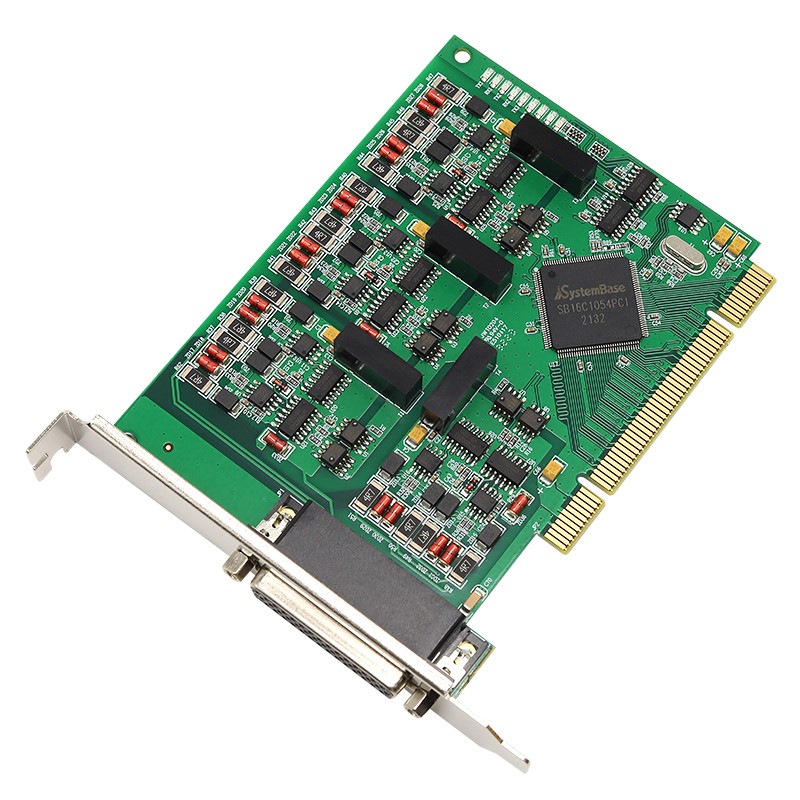

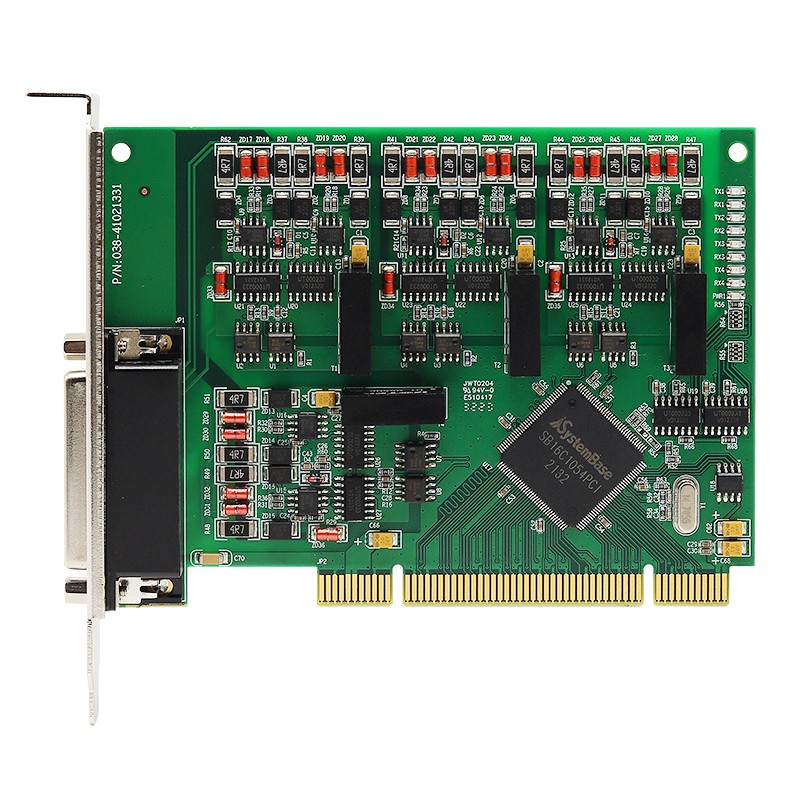

產品名稱：4口工業級光隔RS-485/422 PCI 多串口卡
規格型號：UT-724A-I

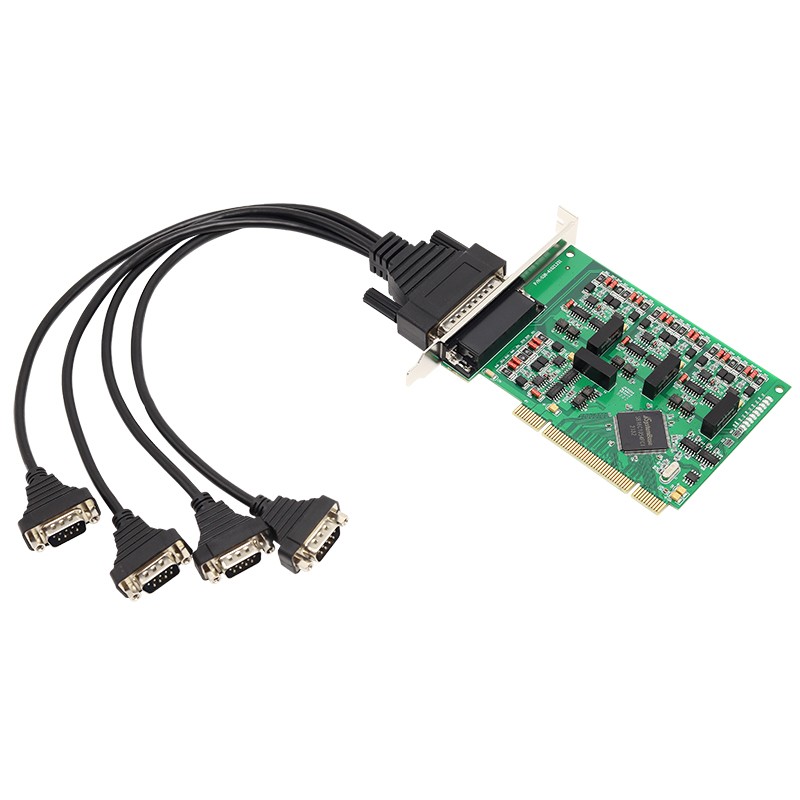

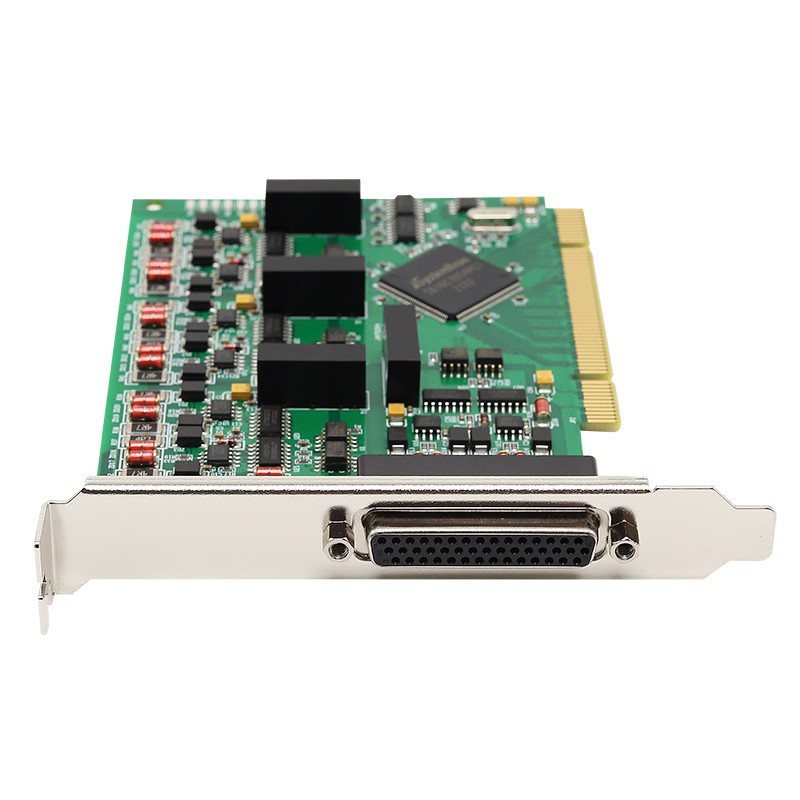

連接類型：DR44母頭 1個
總線：32 bit Universal PCI
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
RS-485信號：Data+(A) 、Data-(B) 、GND
產品概述：
UT-724A-I光電隔離型PCI轉換卡、兼容RS-422、RS-485標準，能夠將單端的PCI信號轉換為平衡差分的RS-422/RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。
規格參數：
| 硬件接口 | 連接類型 | DR44母頭 1個 |
| 總線 | 32 bit Universal PCI | |
| 信號 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
| RS-485 | Data+(A) Data-(B) GND | |
| 傳輸速率 | 300bps-921.6Kbps | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、1.5、2 | |
| 校驗位 | None、Even、odd、Space、Mark | |
| 流控制 | RTS/CTS XON/XOFF | |
| 工作溫度 | -40℃～85℃ | |
| 光電隔離 | 隔離電壓2500Vrms 500DC連續專用DC/DC模塊 | |
| 接口保護 | RS-422、RS-485接口每線600W的浪涌保護、±15K V靜電保護 | |
| 傳輸距離 | RS-485/422通信距離可達1.2Km | |
| 支持系統 | Win2000/2003/XP/Vista/Win7/8/8.1/10/NT4.0/CE4.2/5.0/6.0/Vxworks/Linux2.4.x/2.6.x RS-422/485接口速率高達921.6Kbps，支持64byteFIFO驅動程序和內建軟硬件流量控制，通用的PCI可兼容3.3/5V的PCI和PCI-X | |

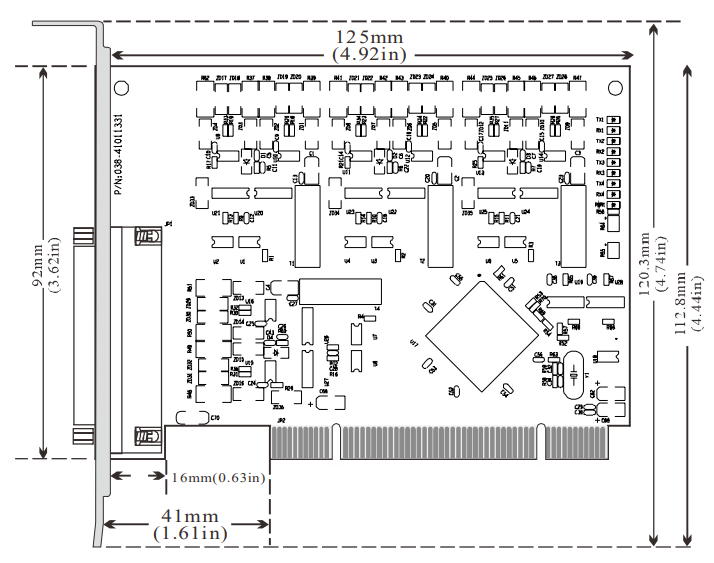

產品尺寸：
