2024-05-13
>>項目背景：
在當前的煤礦作業中,十分重要的一點就是需要保證煤礦作業的安全性,而煤礦安全監控系統的應用對于這一目標的實現非常有利,因而需要對煤礦安全監控系統加強研究,以實現礦井安全監控系統的更好發展.宇泰科技利用遠程監控系統，地面監控人員可以直接對井下情況進行實時監控，不僅能直觀的監視和記錄井下工作人員的安全生產情況，而且還能及時發現事故，防范于未然，也能為事后分析事故提供有關的第一手圖像資料。因此煤炭監控系統將是保障礦井安全的重要生產不可缺少的重要部分。
另外，煤炭場一般建設在惡劣的環境中，監控網絡系統建設時必須要考慮溫度、濕度、灰塵、電磁干擾等因素影響，因此網絡設備的可靠性，穩定性至關重要。
>>解決方案：
煤炭監控系統主要由前端檢測控制模塊、千兆光纖環網和后臺監控平臺四部分構成：前端檢測控制模塊由PLC、串口服務器、廣播設備、一鍵報警和高清攝像頭構成，其中PLC實現風機的自動控制，串口服務器將串口信號轉為以太網信號，輕松實現對現場串口設備進行遠程管理，廣播可以實時告知礦井內的環境為生產員工提供安全保障，報警功能能及時告知監控中心及時對事故進行反應和處理，高清攝像頭可以實時對現場進行可視化監控；光纖環網有礦井的UT-60208F，UT-62208F和控制中心的UT-62424G組成；后臺監控平臺由專業化高速服務器集群構成。
煤炭智能監控的交換機數量可根據現場項目的實際情況來決定，根據現場環境可以組成環網，環網交換機確保煤炭場數據能正常傳輸通信，相關工作人員可遠程控制光伏區設備進行監控，實時觀察礦井環境的變化，從而減少相關工作人員去現場的對礦井內數據的采集，設備維護，因此煤炭監控系統不僅提高了工作效率，還降低發生事故的概率，提高煤碳廠的安全性，保障工作人員的生命財產安全。具體煤炭監控系統方案拓撲如下：

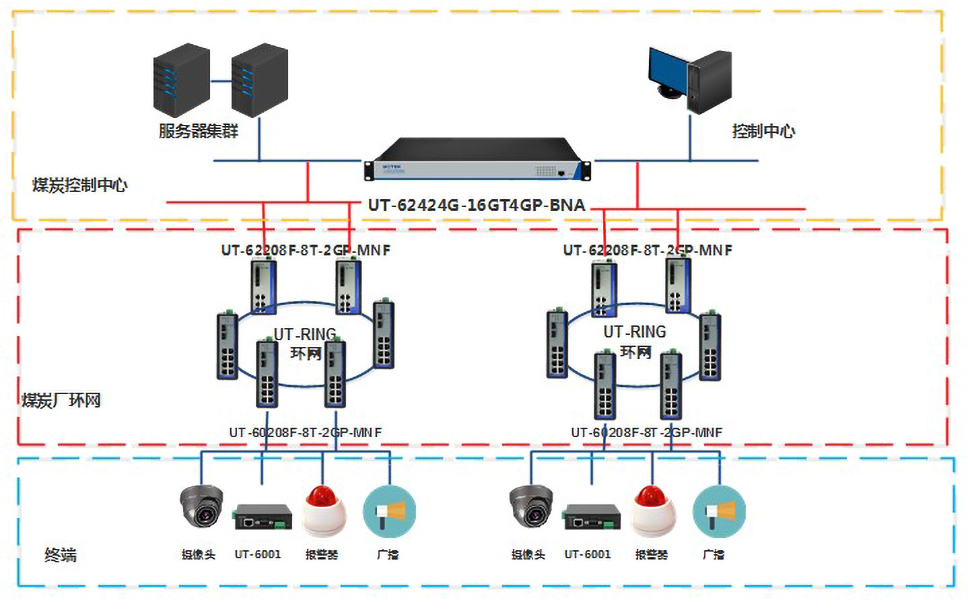

>>方案拓撲：
煤炭場監控系統網絡架構簡單，主要分為兩層核心匯聚層和接入層。匯聚交換機UT-62424G支持豐富的路由功能，可與上級網絡設備無縫對接，不存在兼容性問題。同時在接入層接兩臺交換機UT-62208F，UT-62208F擁有我們獨有的UT-RING環網協議功能，UT-62208F與UT-60208F交換機之間光口級聯連接。UT-62208F交換機作為環網的主交換機，開啟UT-RING功能，兩臺UT-62208F，一個主交換機，一個為備交換機，UT-RING收斂時間小于50ms，可用于數據鏈路備份和提高網絡的可靠性，從而有效保證煤炭廠通信質量。
>>產品特點：

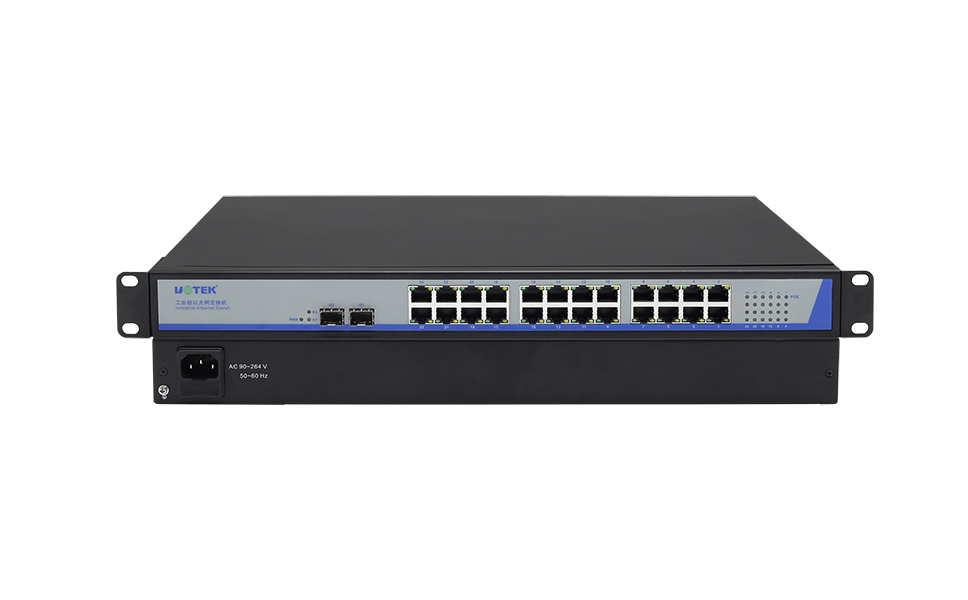

UT-62424G系列交換機產品特點：
雙電源冗余保護，防護等級IP40。
支持802.1X認證，對端口、MAC進行檢測過濾，防止非法終端接入。
支持LLDP鏈路層鄰居發現協議，便于網絡運維。
支持Qos，針對不同業務設置不同優先級，保證關鍵業務優先通過。
支持IPV4/IPV6三層路由協議，為客戶提供完善的IP解決方案。
支持VRRP協議，虛擬成一個網關，雙機熱備。
支持端口鏡像功能，便于在線調試
支持ACL，對局域網不同業務終端進行靈活管理。
支持電源、端口狀態繼電器輸出告警。
支持web界面、CLI、SSH、telnet管理，支持SNMP協議，便于不同客戶群體運維。
支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。

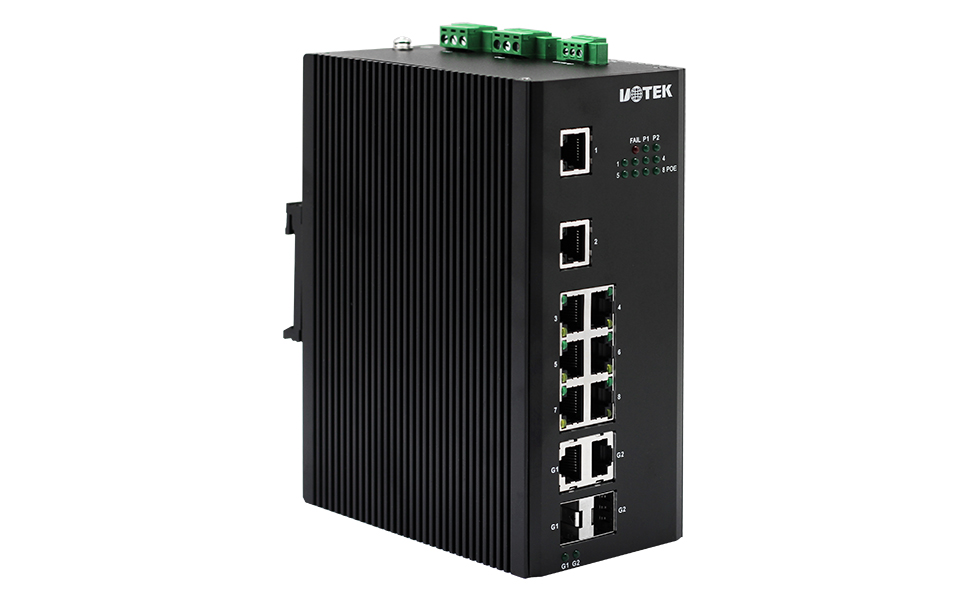

UT-62208F系列交換機特點：
冗余網絡：支持STP/RSTP/MSTP，支持UT-Ring環網功能，保障網絡的穩定性。
支持IGMP Snooping V1/V2/V3。
支持IEEE 802.1Q VLAN，有效隔離廣播域。
支持鏈路靜態/動態聚合,提供完善的帶寬利用率。
支持COS、DSCP，4個隊列，支持WRR、SP調度模式。
持ACL訪問控制列表，支持802.1X，支持用戶分級管理。
支持電源、端口、UT-Ring異常狀態繼電器輸出告警功能。
支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。
UT-60208F系列交換機特點：
支持全雙工或半雙工模式，并帶有自動協商能力。
符合電信級運營標準，平均無故障工作在298652h以上
支持冗余雙電源，無極性，輸入過載和反接保護
支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。
支持工業級IP40防護等級

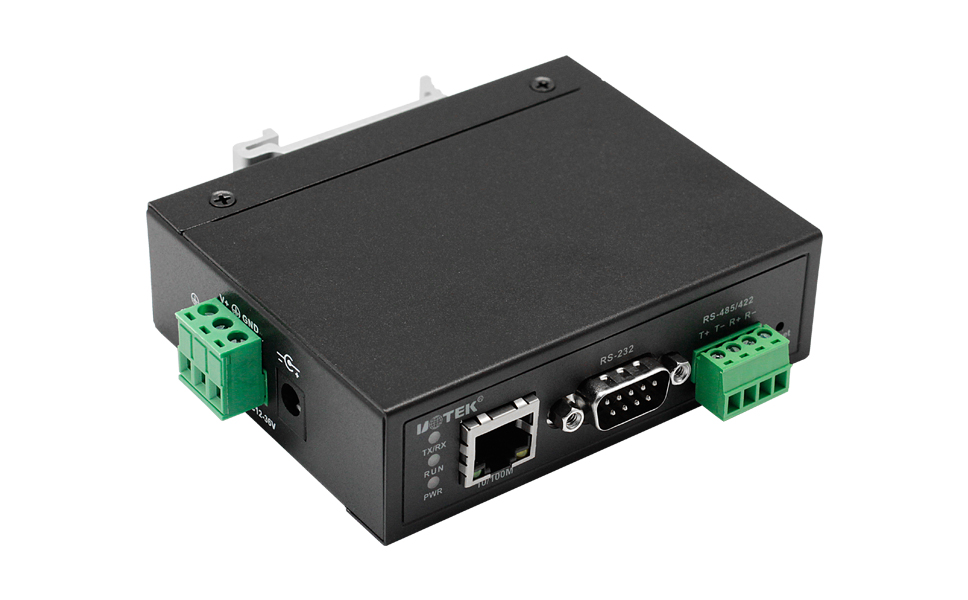

UT-6001系列串口服務器特點：
提供數據雙向透明傳輸，實現串口轉TCP/IP功能；
英文菜單配置界面,操作模式豐富，滿足不同行業的應用；
提供Windows 虛擬COM 驅動軟件；
靈活合理的UNIX 下Fixedtty 工作機制；
具有1個串行端口，可以連接終端、Modem、條碼機、收款機、ISDN、終端適配器、串行打印機以及PC 機等各種串行設備，可以實現遠程控制功能；
具有Reset 鍵，可在機器死機時強制復位；
具有10/100M 自適應以太網端口，支持手動設置；
每個串口都提供了完整的信號，包括DCD，RXD, TXD, DTR, DSR, RTS, CTS, GND；
32 位嵌入式100 兆CPU，2M 的RAM，整體性能強大；
支持寬溫工作，工作范圍：-40 ℃ ~85 ℃。
