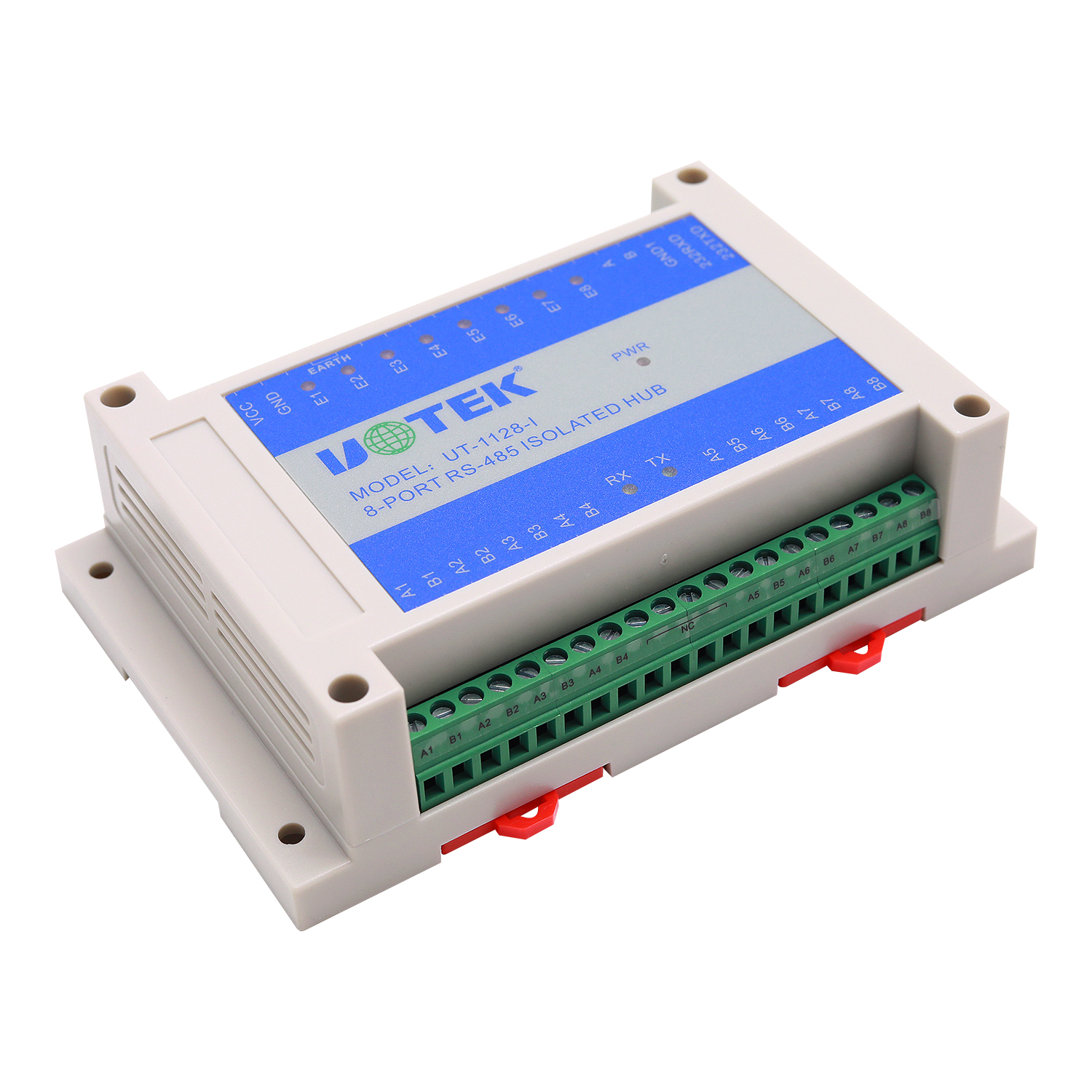

產品名稱：8-PORT RS-485 ISOLATED HUB HUB
產品型號：UT-1128-I
工作溫度：-40℃到85℃
傳輸距離：0-1.2公里（115,200-300bps）
工作方式：異步半雙工
產品概述：
UT-1128-I是一款內部采用雙核、無休(不間斷工作)的設計，專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達921.6Kbps，
為了保證數據通訊的安全可靠，RS-485接口端采用數字隔離技術，防止雷擊浪涌引人轉換器及設備。內置的數字隔離器及1KV浪涌保護電路，能夠提供2500V的隔離電壓，可以有效地抑制閃
電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題。RS-485接口傳輸距離大于1200米、性能穩定。廣泛用于
高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-1128-I RS-485 HUB提供星型RS-485總線連接。各端口都具有短路、開路保護，隔離電壓2500V。用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障
產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有RS-485網絡的可靠性，有效縮短了網絡的維護時間。合理的利用UT-1128-I RS-485HUB可以助您設計
出獨特的高可的RS-485系統。
功能特性：
接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 標準
輸入電壓：DC12-48V 150mA
傳輸介質：雙絞線或屏蔽線
工作方式：異步半雙工
信號指示：十一個信號指示燈電源（PWR）、發送(TX)、接收（RX）、故障（E1-E8）
隔離度： 支持電源與輸入RS-485、輸出RS-485三端相互隔離且8路輸出RS-485兩兩隔離
隔離電壓2500VRMS 500VDC連續.DC/DC隔離模塊
傳輸速率：300bps-921.6Kbps
防護等級：RS-232/RS-485接口 接觸±6KV、空氣±8KV ESD防護
RS-485接口每線差模±1KV的雷擊浪涌防護
傳輸距離：0-1.2公里 （115,200-300bps）
尺寸：145mm×90mm×40mm
使用環境：-40℃到85℃，相對濕度為5%到95%
接口定義：
| 序號 | 定義 | 信號說明 |
| 1 | VCC | 電源正 |
| 2 | GND | 電源負 |
| 3 | 空 | 空 |
| 4-5 | EARTH | 接大地 |
| 6-15 | 空 | 空 |
| 16 | A | RS-485+輸入 |
| 17 | B | RS-485-輸入 |
| 18 | GND1 | 輸入接地線 |
| 19 | 232RXD | RS-232接收端 |
| 20 | 232TXD | RS-232發送端 |
| 21 | A1 | RS-485+輸出1 |
| 22 | B1 | RS-485-輸出1 |
| 23 | A2 | RS-485+輸出2 |
| 24 | B2 | RS-485-輸出2 |
| 25 | A3 | RS-485+輸出3 |
| 26 | B3 | RS-485-輸出3 |
| 27 | A4 | RS-485+輸出4 |
| 28 | B4 | RS-485-輸出4 |
| 29-32 | 空 | 空 |
| 33 | A5 | RS-485+輸出5 |
| 34 | B5 | RS-485-輸出5 |
| 35 | A6 | RS-485+輸出6 |
| 36 | B6 | RS-485-輸出6 |
| 37 | A7 | RS-485+輸出7 |
| 38 | B7 | RS-485-輸出7 |
| 39 | A8 | RS-485+輸出8 |
| 40 | B8 | RS-485-輸出8 |
