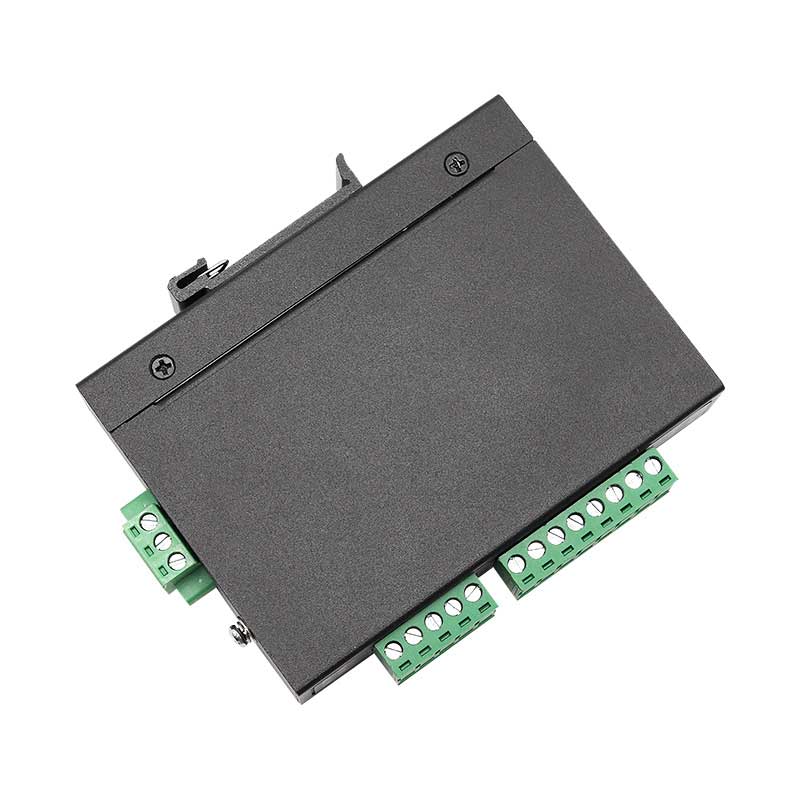

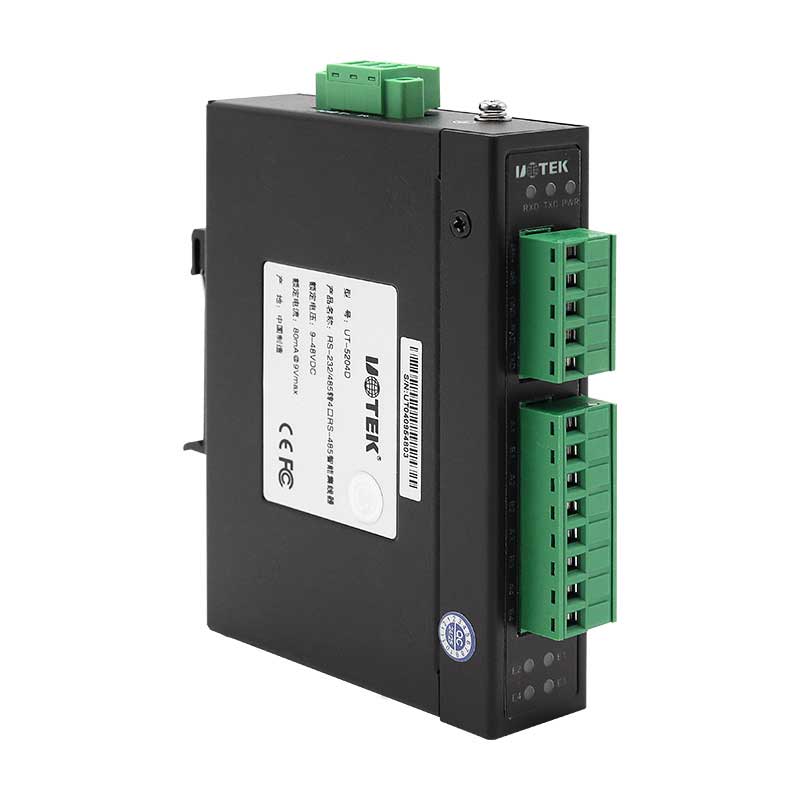

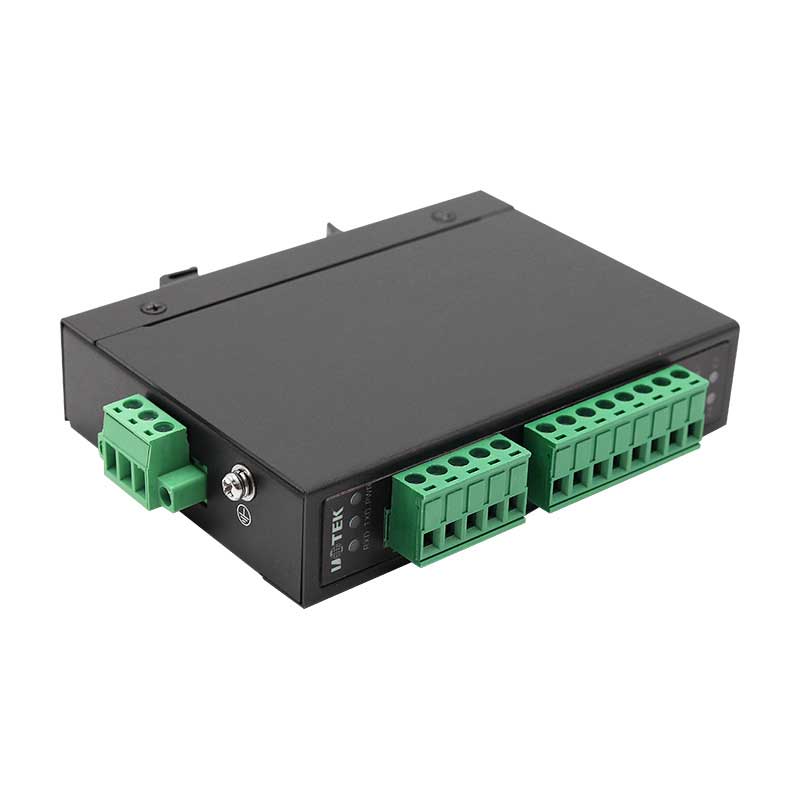

產品名稱：串口集線器
規格型號：UT-5204D
端口數量：4口
轉換協議：RS-232/485轉RS-485
產品等級：工業級
產品概述：
UT-5204D 是一款內部采用單核、無休（不間斷工作）的設計，專為解決復雜電磁場環境下RS-485 大系統要求而設計的RS-485 總線分割集線器(HUB)。該產品支持傳輸速率最高可達RS-232(115.2Kbps)，RS-485(921.6Kbps)。為了保證數據通訊的安全可靠，RS-485 接口端采用數字隔離技術，防止雷擊浪涌引入轉換器以及設備。內置的數字隔離器及DC/DC 隔離模塊，能夠提供高達2000Vrms的隔離電壓。RS-485 / RS-232 接口端的浪涌保護電路可以有效抑制閃電（Lighting）和ESD，同時可以有效地防止雷擊浪涌等干擾。本產品可采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在RS-485 工作模式下，采用的判別電路能夠自動感知數據流方向，并且自動切換使能控制電路，輕松解決RS-485 收發轉換時延問題。RS-485 接口傳輸距離可達1200 米、性能穩定。
UT-5204D 廣泛應用于高速公路收費系統、道路監控系統以及電力采集系統中，是一款性能卓越、價格優惠的數據接口轉換產品。UT-5204D 通過星型RS-485 總線連接，各端口都具有短路、反接功能。用戶可以快捷改善RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備產生故障時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有的RS-485網絡的可靠性，有效縮短了網絡的維護時間。合理地利用UT-5204D 可以幫助您設計出獨特的高可靠性的RS-485 系統。
產品特性：
●接口特性：接口兼容EIA / TIA的RS-232C、RS-485標準
●輸入電壓：DC9-48V@80mA
●傳輸介質：雙絞線或屏蔽線
●工作方式：異步半雙工

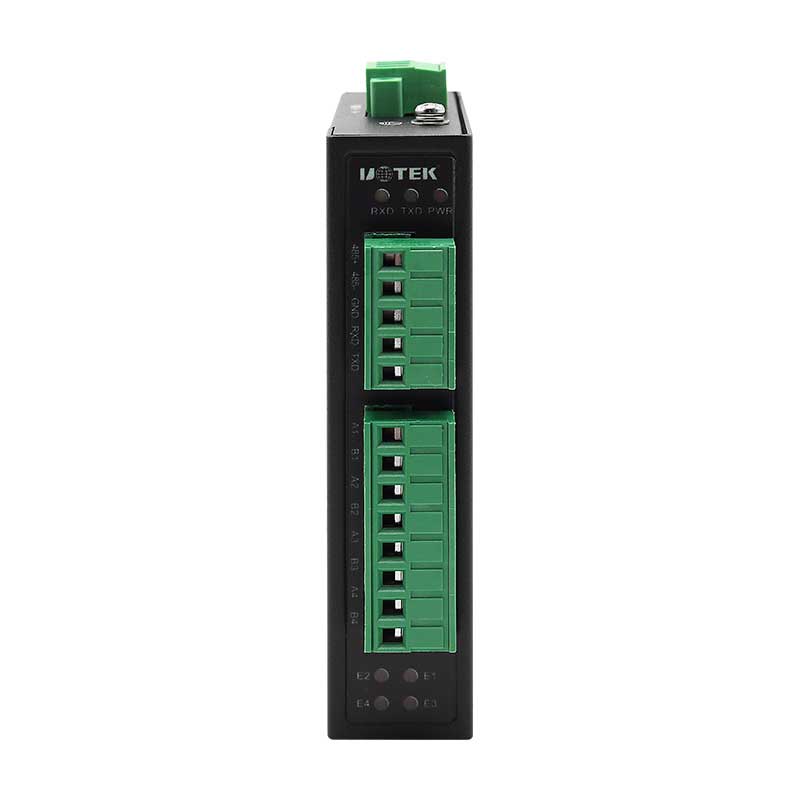

●信號指示：1個電源指示燈（PWR）、1個信號發送指示燈(TXD)、1個信號接收指示燈（RXD）、
●4個信號故障警告指示燈（E1、E2、E3、E4）
傳輸速率：RS-232(300bps-115.2Kbps)
RS-485(300bps-921.6Kbps)
●隔離度：電源、輸入、輸出三端隔離，隔離電壓 2000Vrms，500VDC 連續 DC-DC 隔離模塊
●防護等級：RS-232/485接口接觸±6KV ESD防護、空氣±8KV ESD防護
RS-232接口每線共模±2KV雷擊浪涌防護、差模±1KV雷擊浪涌防護
RS-485接口每線共模±2KV雷擊浪涌防護、差模±1KV雷擊浪涌防護
電源接口接觸±6KV ESD防護、空氣±8KV ESD防護
電源接口共模±2KV雷擊浪涌防護、差模±1KV雷擊浪涌防護
●傳輸距離：0-1200米（921.6Kbps-300bps）
●尺寸：110mm﹡80mm﹡25mm（長﹡寬﹡高）
●使用環境：-40℃到+85℃，相對濕度為5%到95%

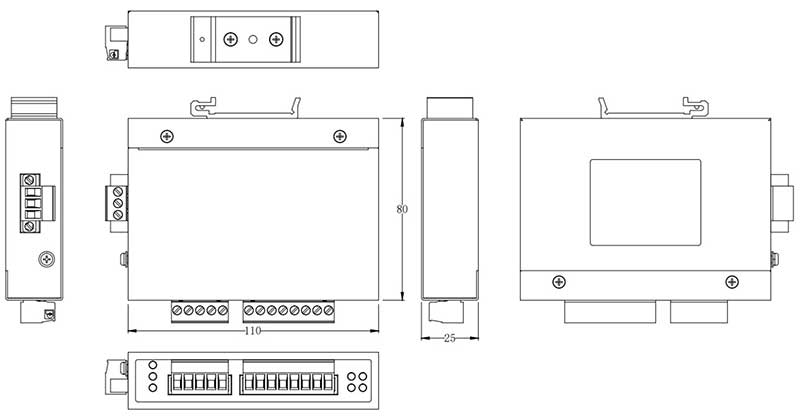

產品尺寸：
